網站地圖NTC溫度傳感器在BMS中布局
在電池模組里面分布著大量的溫度傳感器，在這里需要注意的幾點是：
1.在處理本體與母線排焊接或者其他加工處理（粘合、樹脂成型、樹脂 涂層等）時候，需要考慮在工藝過程對內部NTC的影響。在固定過程中，可能會造成斷線、短路或引線涂層斷裂
2.NTC內部的基材陶瓷屬于易碎材料，在過程處理中不能施加過大壓力或沖擊，會導致整個產品出現
3.對引線不能施加過大的力，整個連接線束需要固定好；否則可能會造成引線與元件之間的接合部斷開，或?qū)е略屏选?/span>
1.在處理本體與母線排焊接或者其他加工處理（粘合、樹脂成型、樹脂 涂層等）時候，需要考慮在工藝過程對內部NTC的影響。在固定過程中，可能會造成斷線、短路或引線涂層斷裂
2.NTC內部的基材陶瓷屬于易碎材料，在過程處理中不能施加過大壓力或沖擊，會導致整個產品出現
3.對引線不能施加過大的力，整個連接線束需要固定好；否則可能會造成引線與元件之間的接合部斷開，或?qū)е略屏选?/span>
4.需要考慮在整個溫度范圍內不同材料的膨脹系數，否則產生內部應力損壞NTC本身.....
電池溫度傳感器的布置
傳感器的布置分成多種可能性，如下下圖所示，主要有：
-
Busbar位置
-
端蓋位置
-

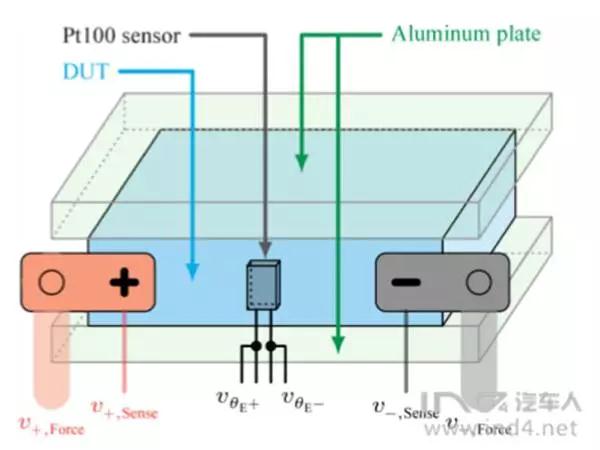

電池表面處
2.1 BMW I3的溫度傳感器布置

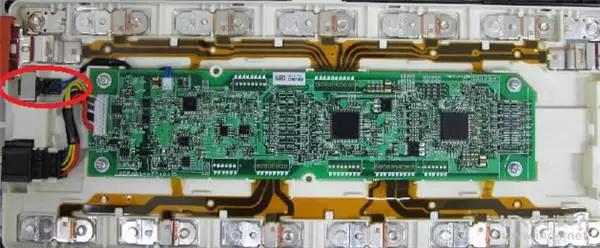

圖3 BMW I3的溫度傳感器布置
NTC則是固定在連接片上進行溫度的采集。完成后，上表面還用一片吸塑盤進行覆蓋保護。整個模組布置了4個溫度點，在兩邊的Busbar上各布置一個；在里面布置兩個，這是一種比較多的思路。

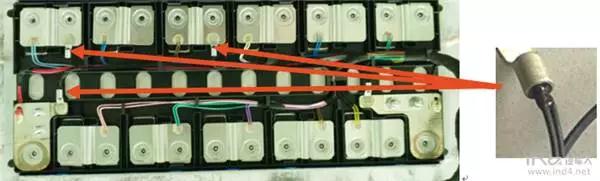

圖4 Busbar電池溫度傳感器
2.2 單個溫度點布置
有兩家溫度點布置的少，主要是在母線排上進行布置。通過接插件的方式來連接。

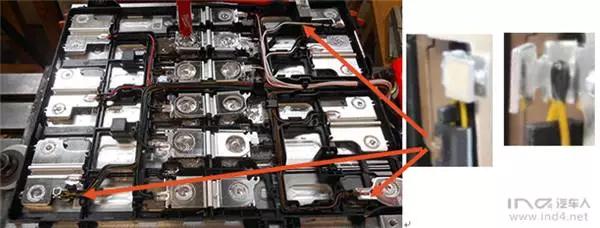

單點的溫度傳感器
2.3 電池端蓋處
軟包的特性在比較均勻的時候，可以采取在端板處粘貼的辦法來做

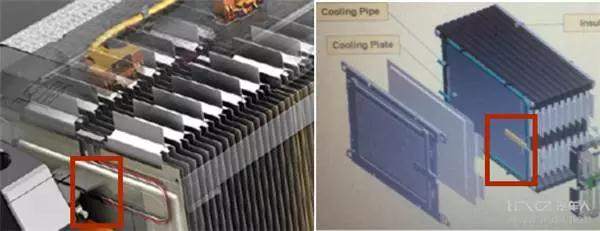

圖6 軟包溫度傳感器布置
布置位置的差異，其實對前期的校準有著挺高的要求，需要做很多的前期實驗，了解整個發熱的情況與檢測點的實際差異。這個是對前端設計有一定的要求，在實驗的時候可以不考慮成本。
